01A fábrica consome
O perfil de consumo da unidade foi estudado para dimensionar uma geração aderente à operação real.
Case Clean Lux EngenhariaMarília / SP
Cacau Foods

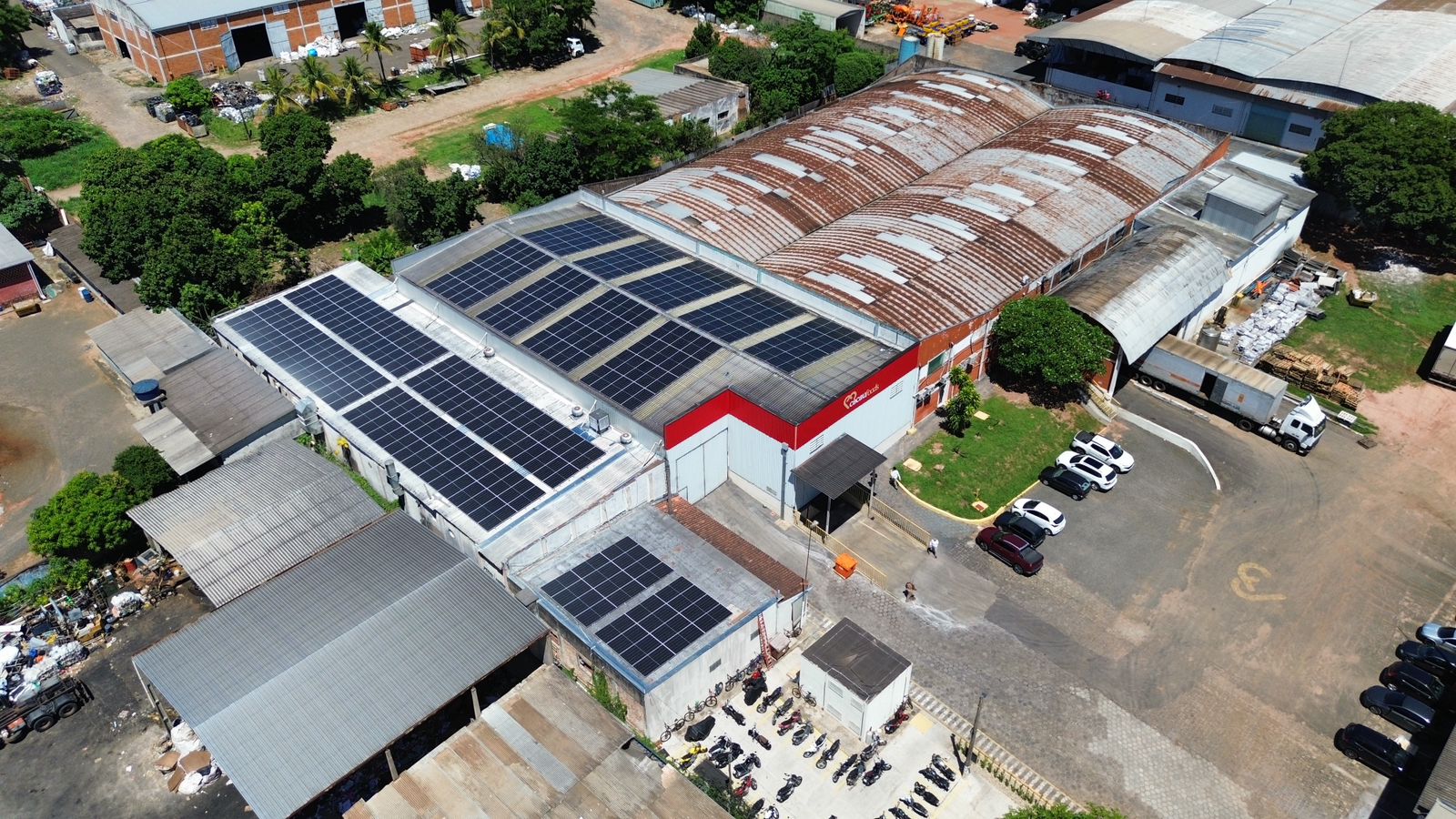

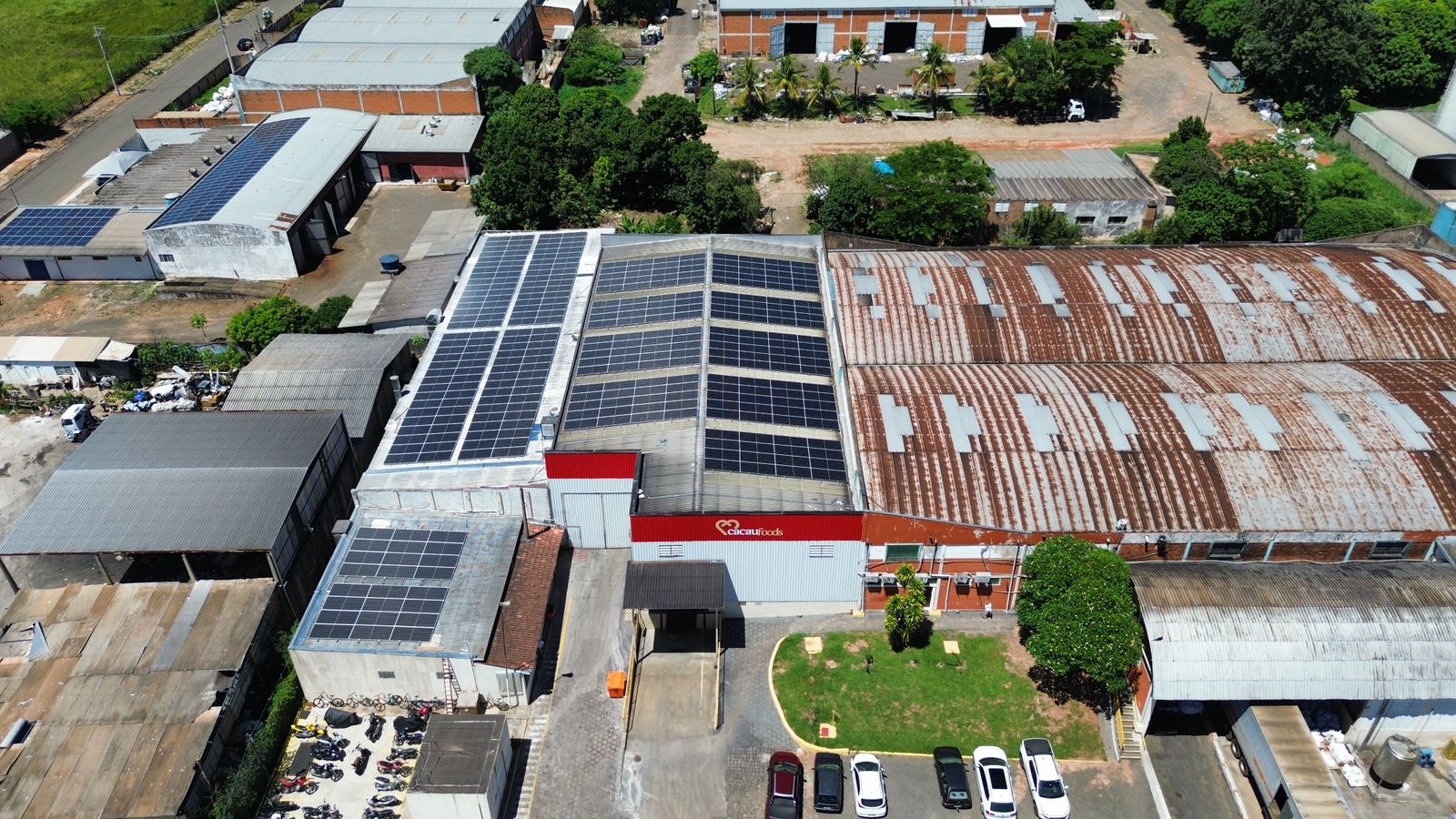

Engenharia integrada para uma usina fotovoltaica industrial Zero Grid
Mercado Livre, geração própria e Zero Grid trabalhando juntos para aumentar o aproveitamento da energia dentro da própria indústria.
205 kWp
Potência em corrente contínua
150 kW
Potência nominal CA
328
Módulos JA Solar
Zero Grid
Controle de exportação
Mercado Livre + geração própria
Sua empresa está no Mercado Livre. Mas ainda precisa comprar toda a energia que consome?
No projeto da Cacau Foods, a Clean Lux combinou geração própria e controle Zero Grid para reduzir a energia comprada pela indústria e controlar a exportação excedente à rede. A solução foi dimensionada para a infraestrutura e o perfil de carga desta unidade.
Estudo prévio
Antes de instalar, foi preciso entender a fábrica.

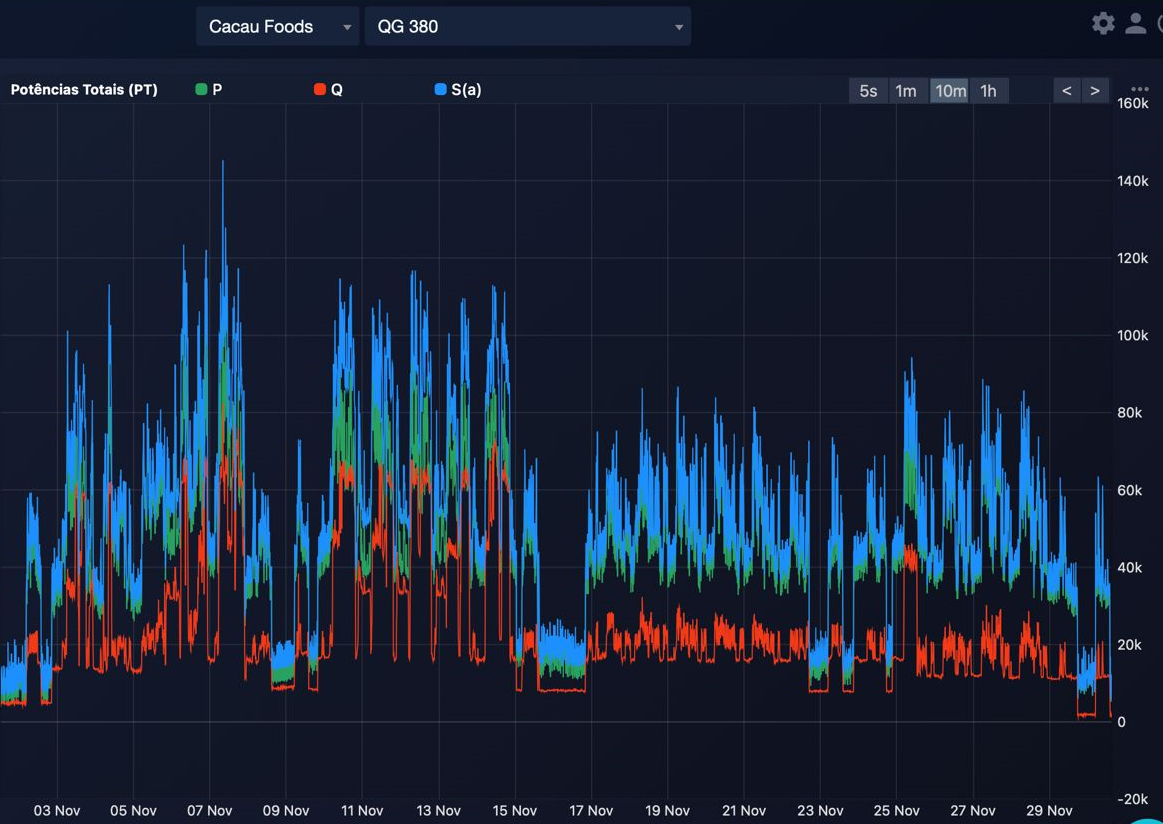

Antes do dimensionamento da usina, a Clean Lux acompanhou o comportamento das cargas da unidade ao longo de aproximadamente 20 a 30 dias, avaliando os dois barramentos principais da operação. Esse levantamento foi fundamental para definir a potência da usina e a estratégia de divisão da geração entre 220 V e 380 V.

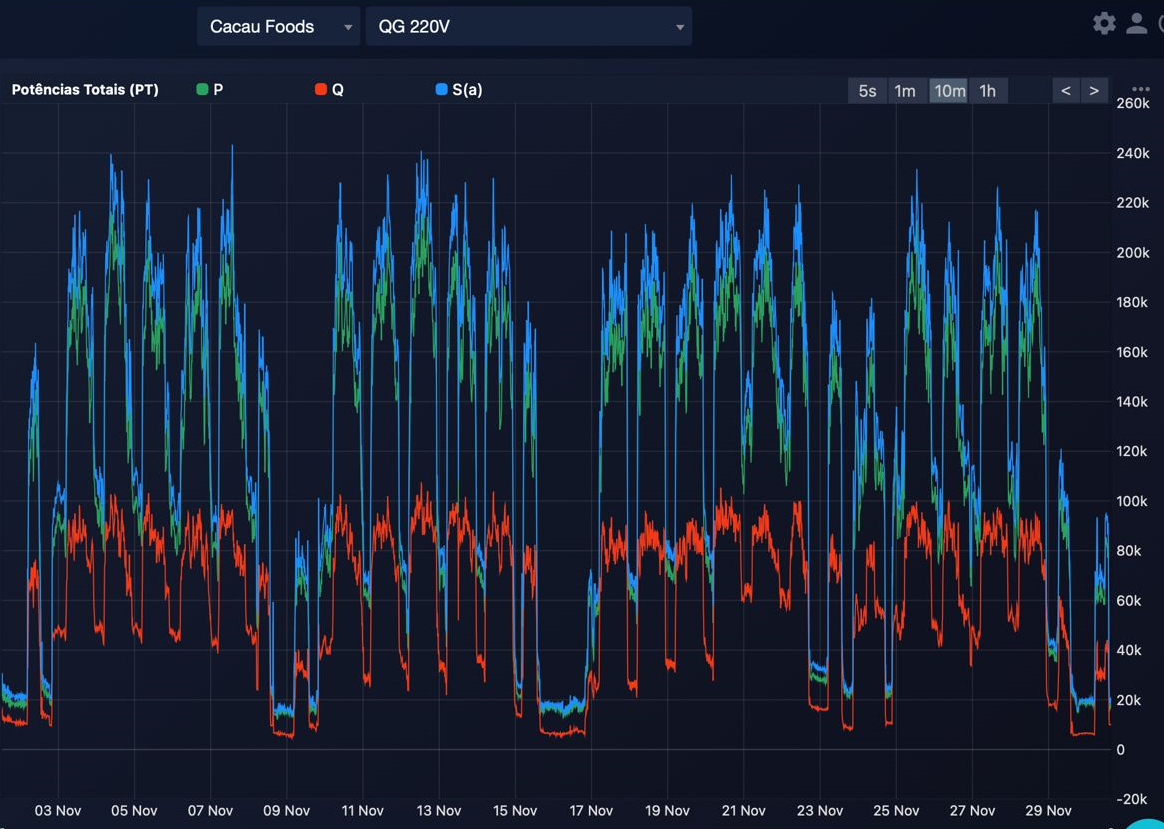

Monitoramento real de carga utilizado como base para o dimensionamento da solução Zero Grid.
Engenharia antes da obra
Projeto, modelagem e estudo antes da execução.
A instalação começou no projeto — não no telhado.

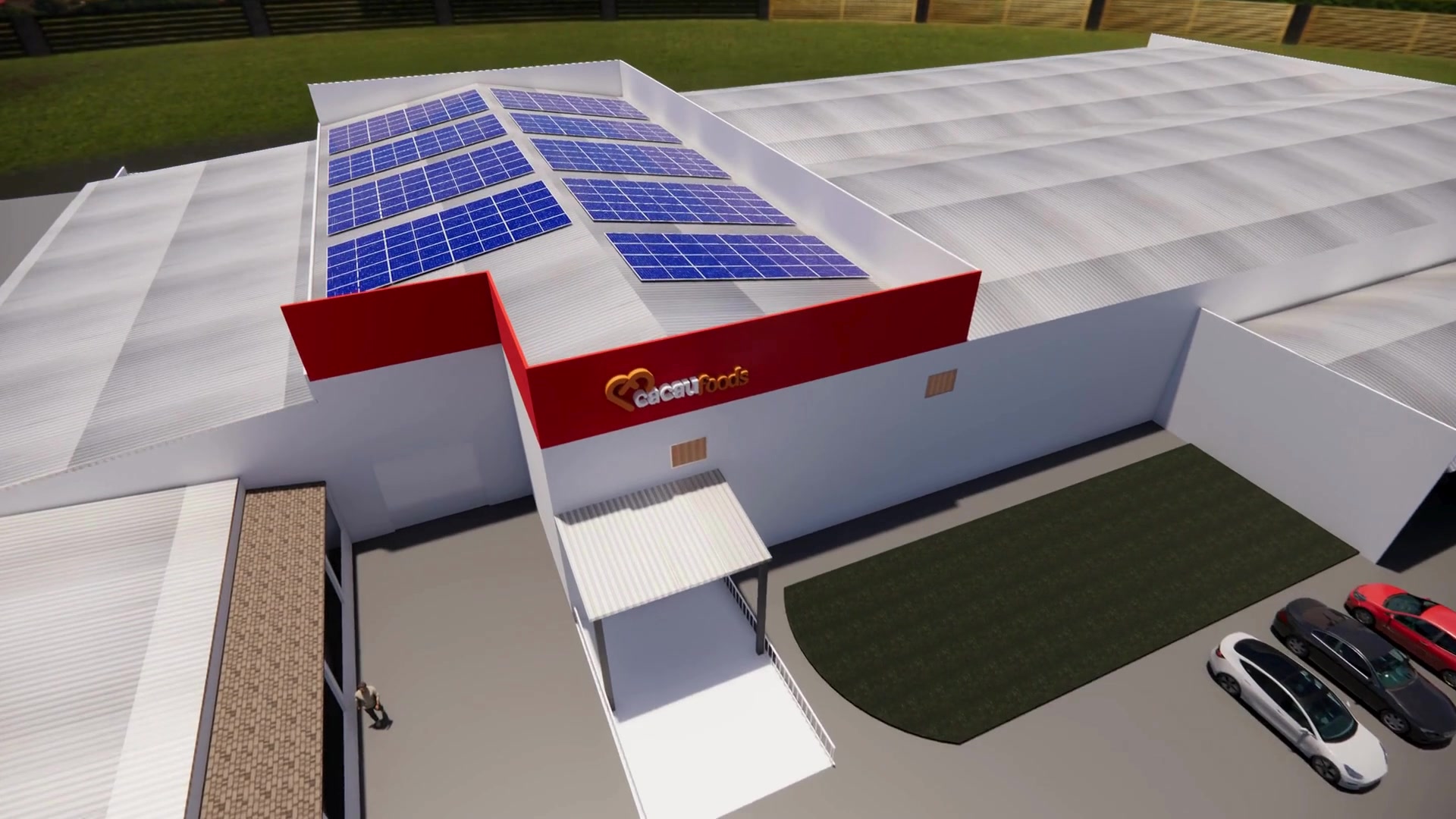

Modelagem 3D da implantação

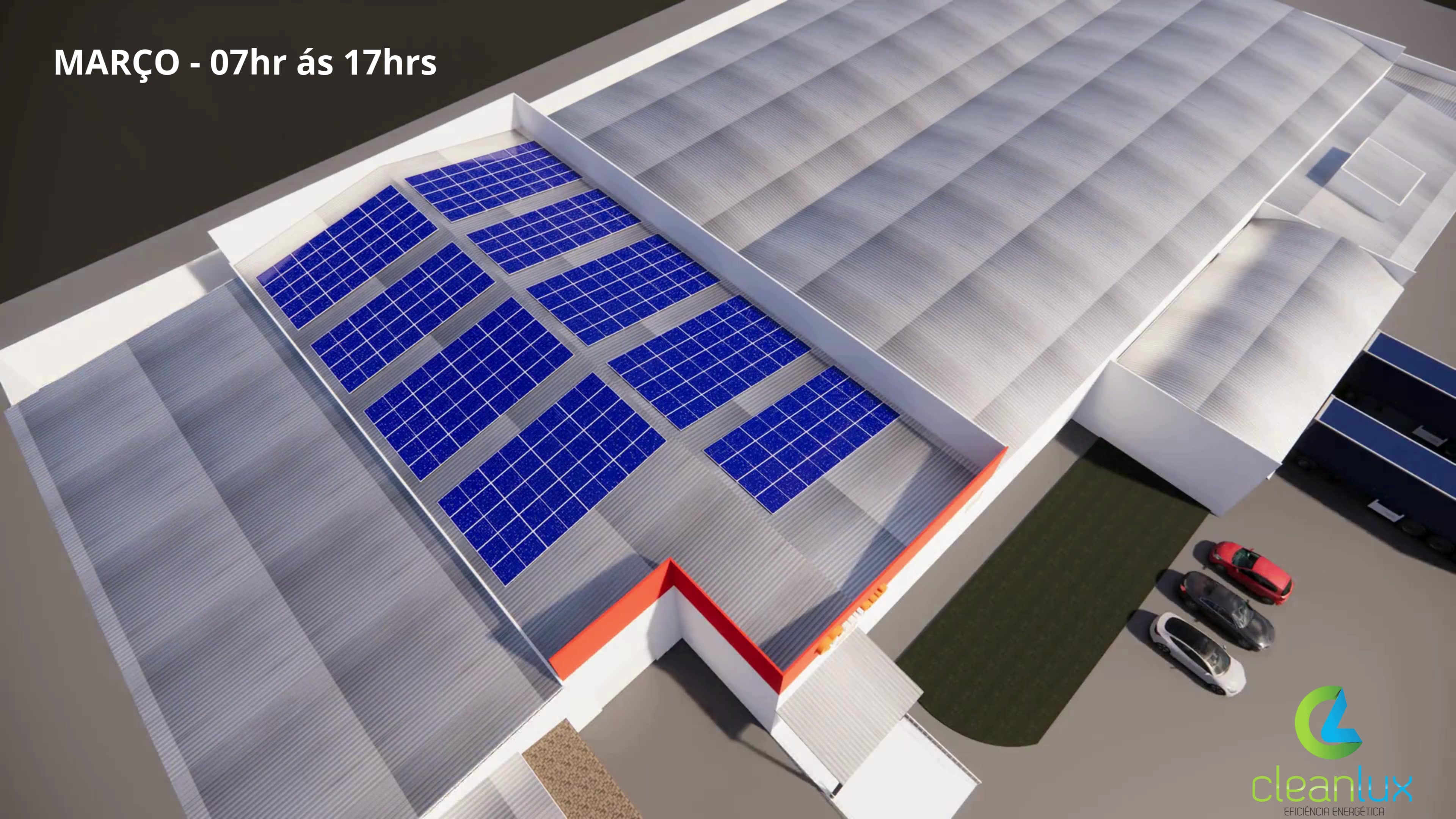

Estudo de sombreamento ao longo do ano
Engenharia estrutural
Com o projeto definido, começou a adequação da estrutura.
Antes da instalação dos módulos, a cobertura passou por análise, projeto de reforço estrutural e adequações construtivas. A sequência abaixo mostra as principais etapas desse processo, desde a condição inicial até a preparação da cobertura para receber o sistema fotovoltaico.

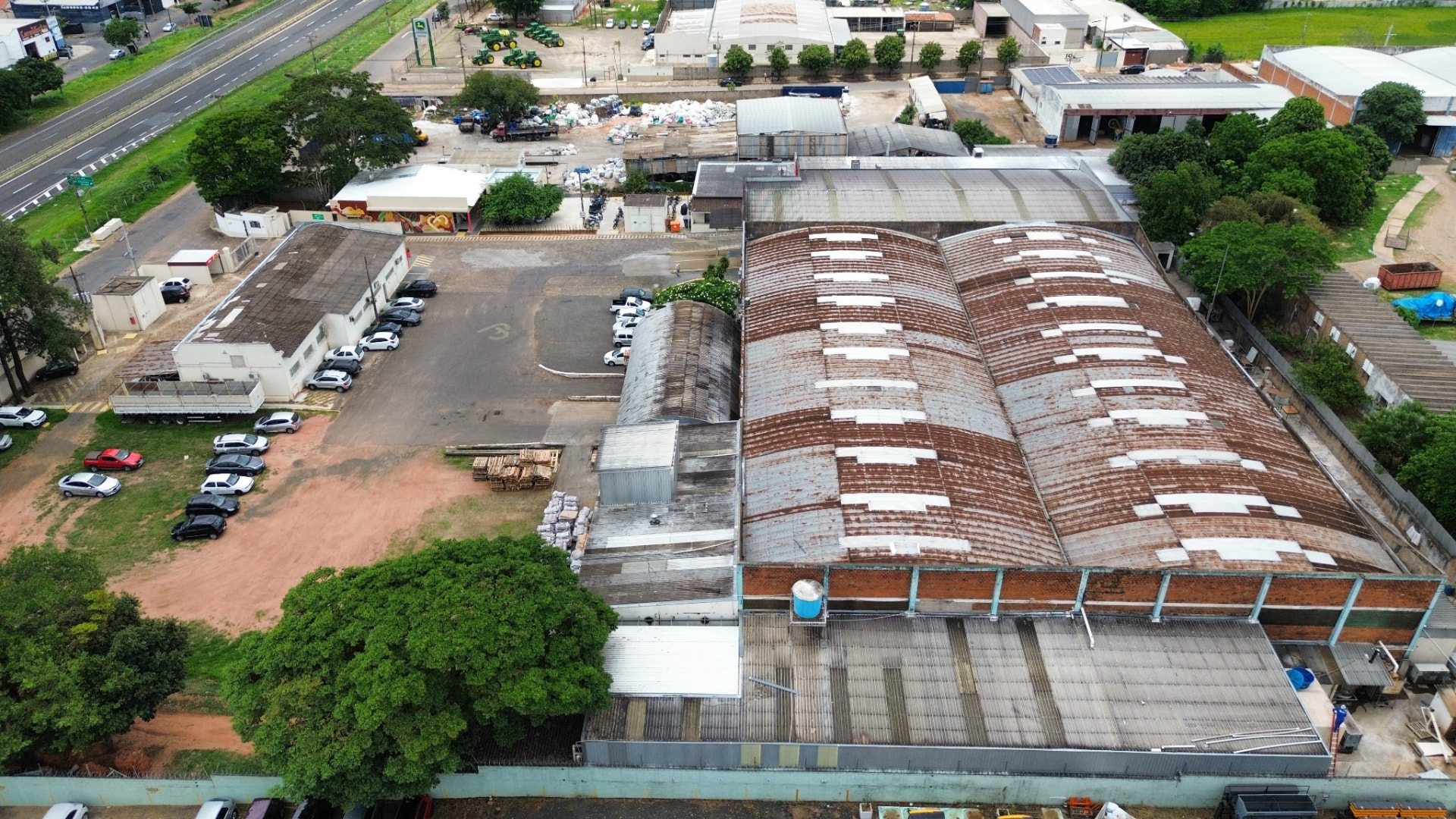

Etapa 01Situação inicial da cobertura
Levantamento visual da condição existente antes do início das intervenções.

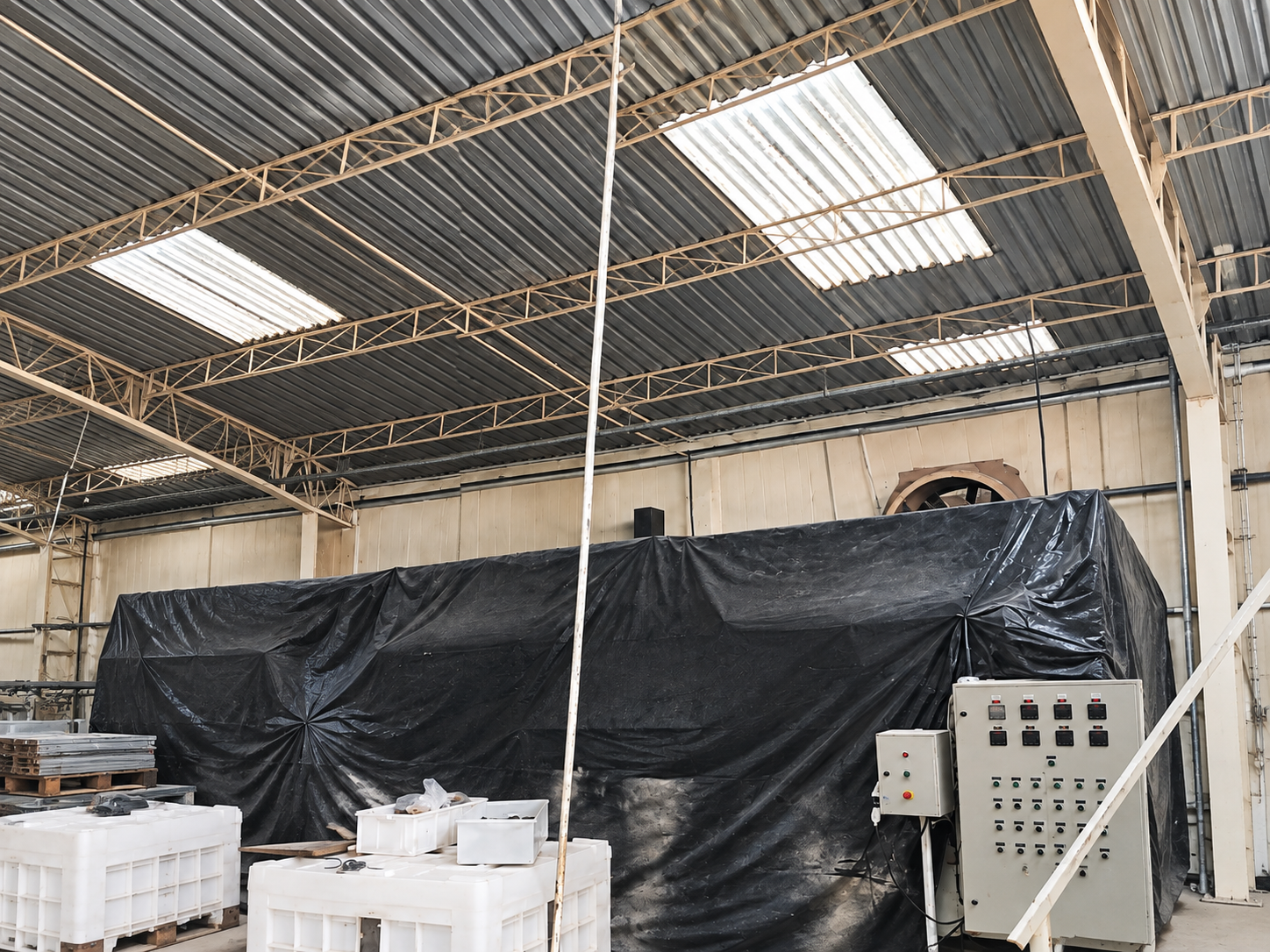

Etapa 02Inspeção da estrutura existente
Avaliação da estrutura metálica existente e das condições para receber a nova carga do sistema.

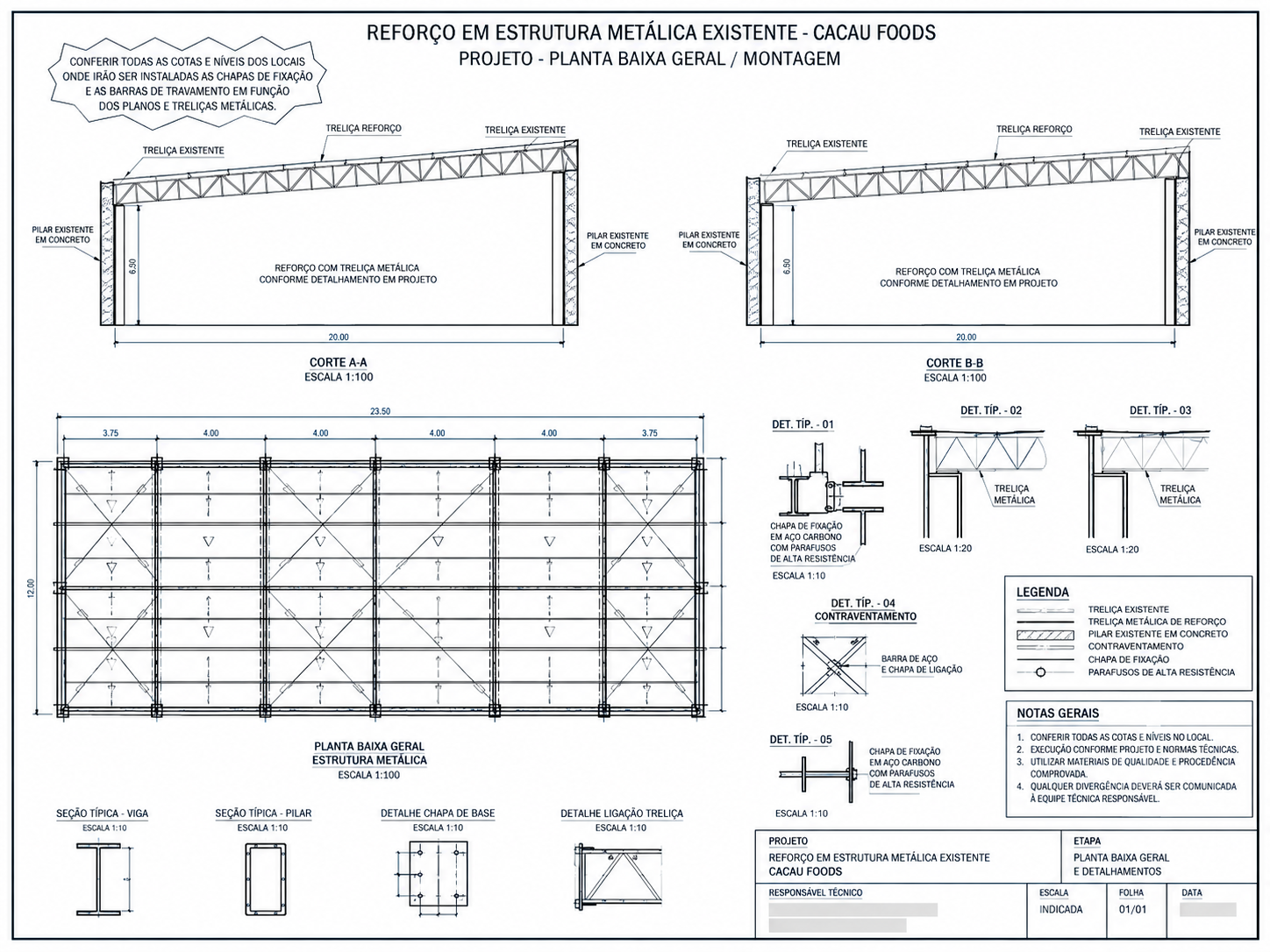

Etapa 03Projeto de reforço estrutural
Desenvolvimento do projeto de reforço da estrutura metálica, com detalhamento dos principais elementos e pontos de intervenção.

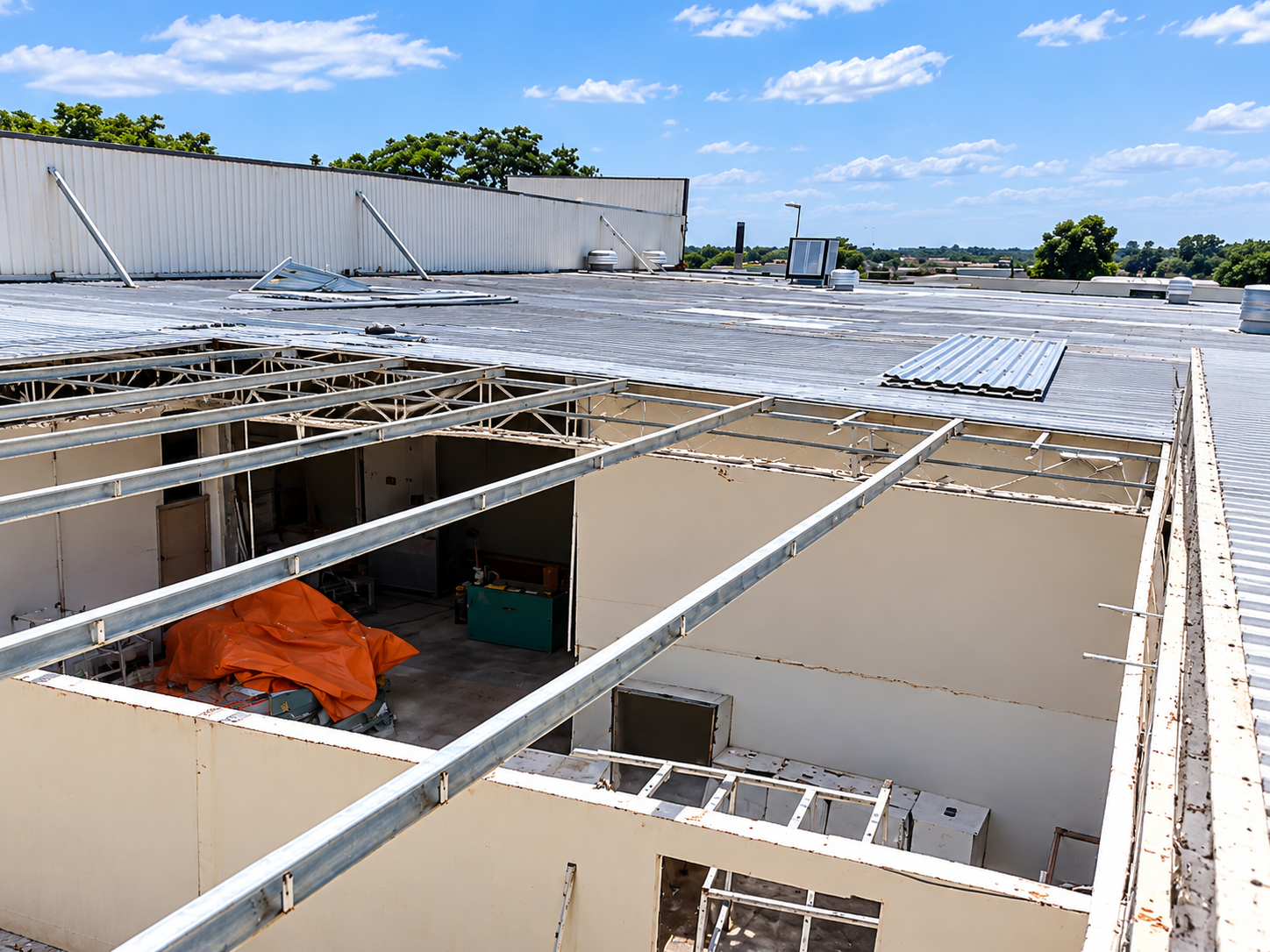

Etapa 04Execução da adequação da cobertura
Intervenção realizada na cobertura para permitir o reforço estrutural e a preparação da área.

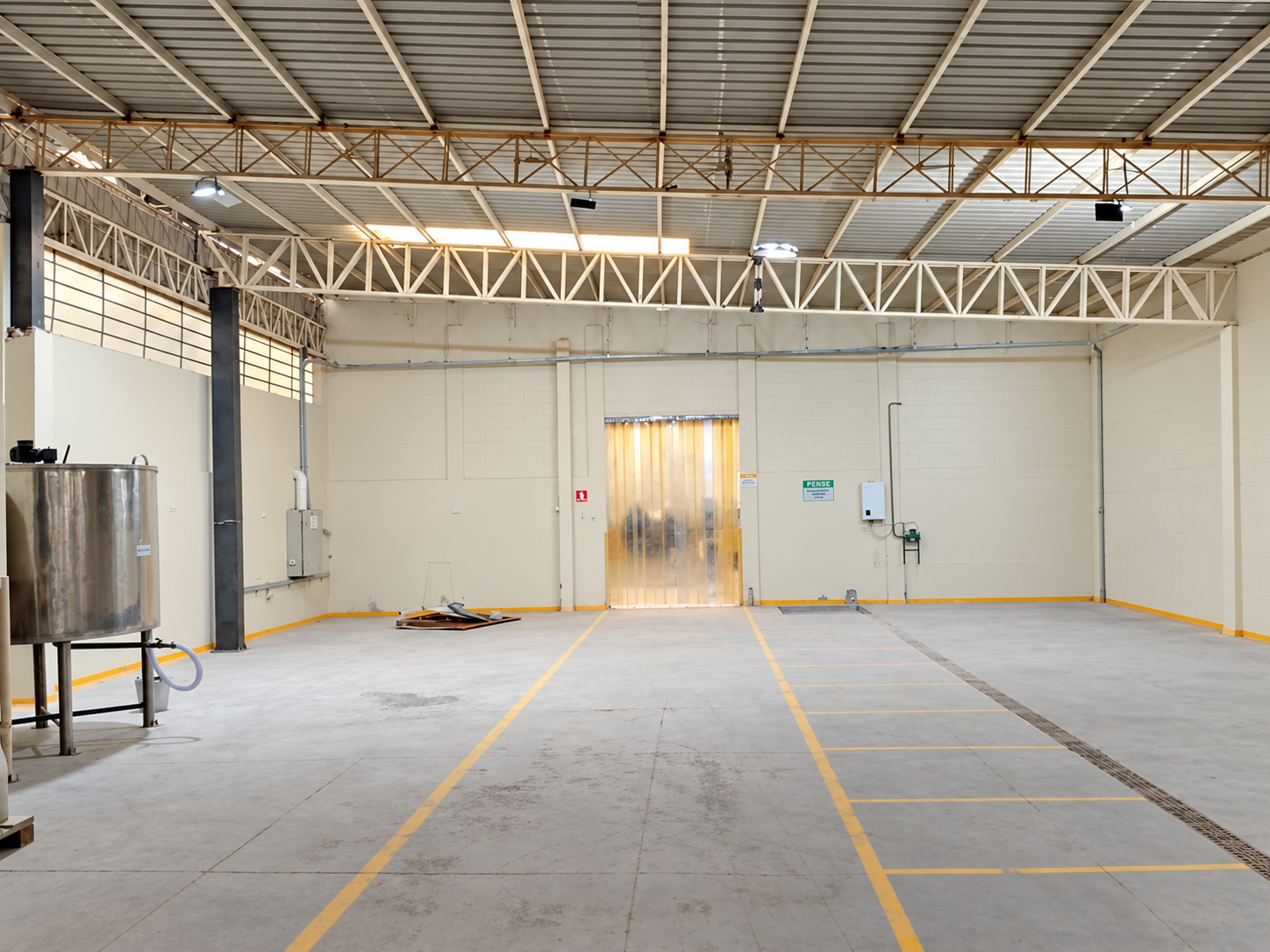

Etapa 05Estrutura reforçada e acabamento final
Após as intervenções, a estrutura metálica e a cobertura foram concluídas e preparadas para receber o sistema fotovoltaico.

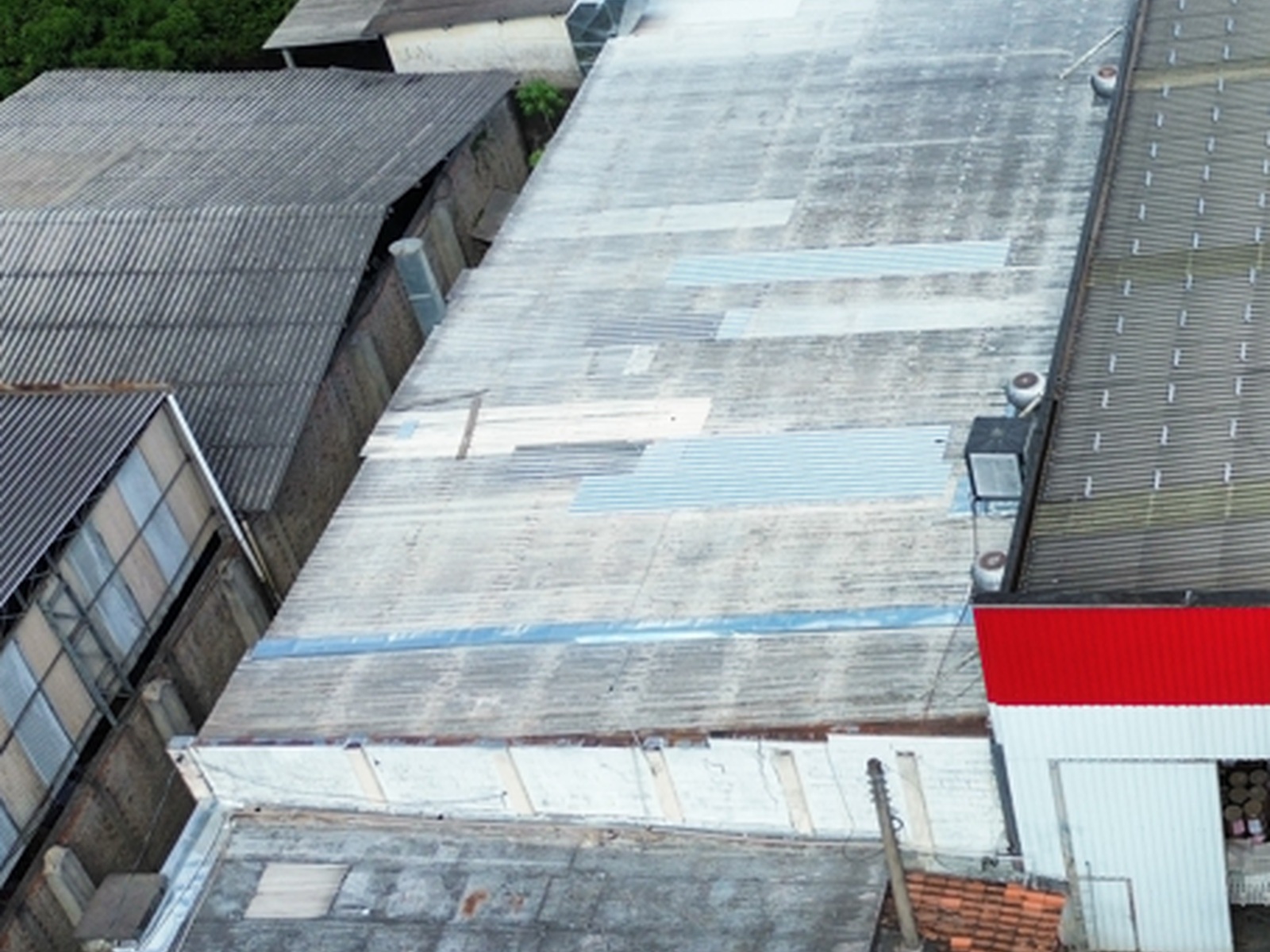

Etapa 06Cobertura preparada para a usina
Resultado da etapa estrutural e construtiva, deixando a cobertura preparada para receber o sistema fotovoltaico.
506 m²
Área contemplada pelo projeto estrutural de reforço.
Integração elétrica
Dois barramentos. Dois inversores. Uma estratégia Zero Grid.
A divisão entre os barramentos de 380 V e 220 V foi adotada para acompanhar melhor os diferentes perfis de carga e aumentar o aproveitamento interno da geração.

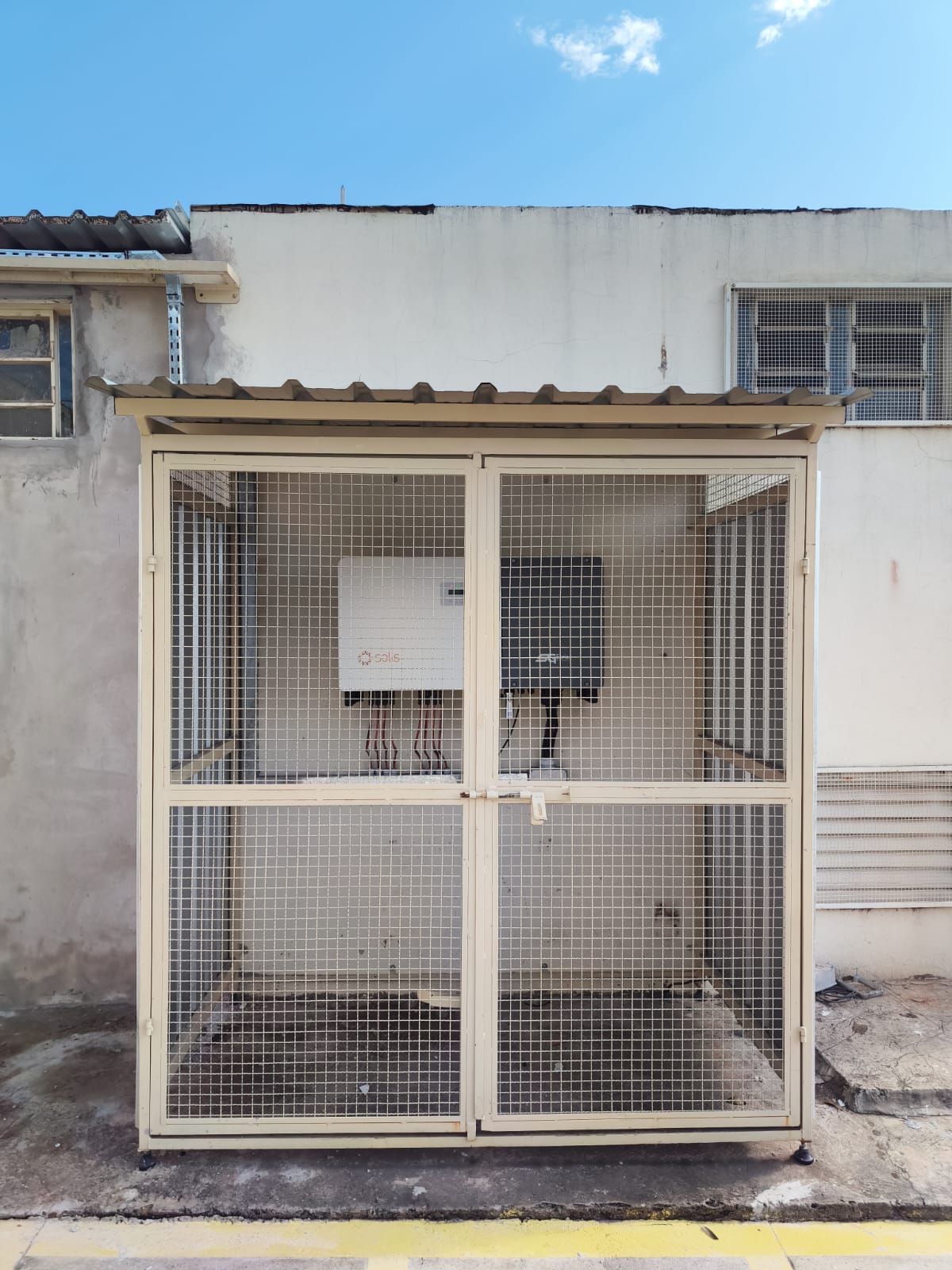

Sistema 380 V
1Transformador 500 kVA
2380/220 V

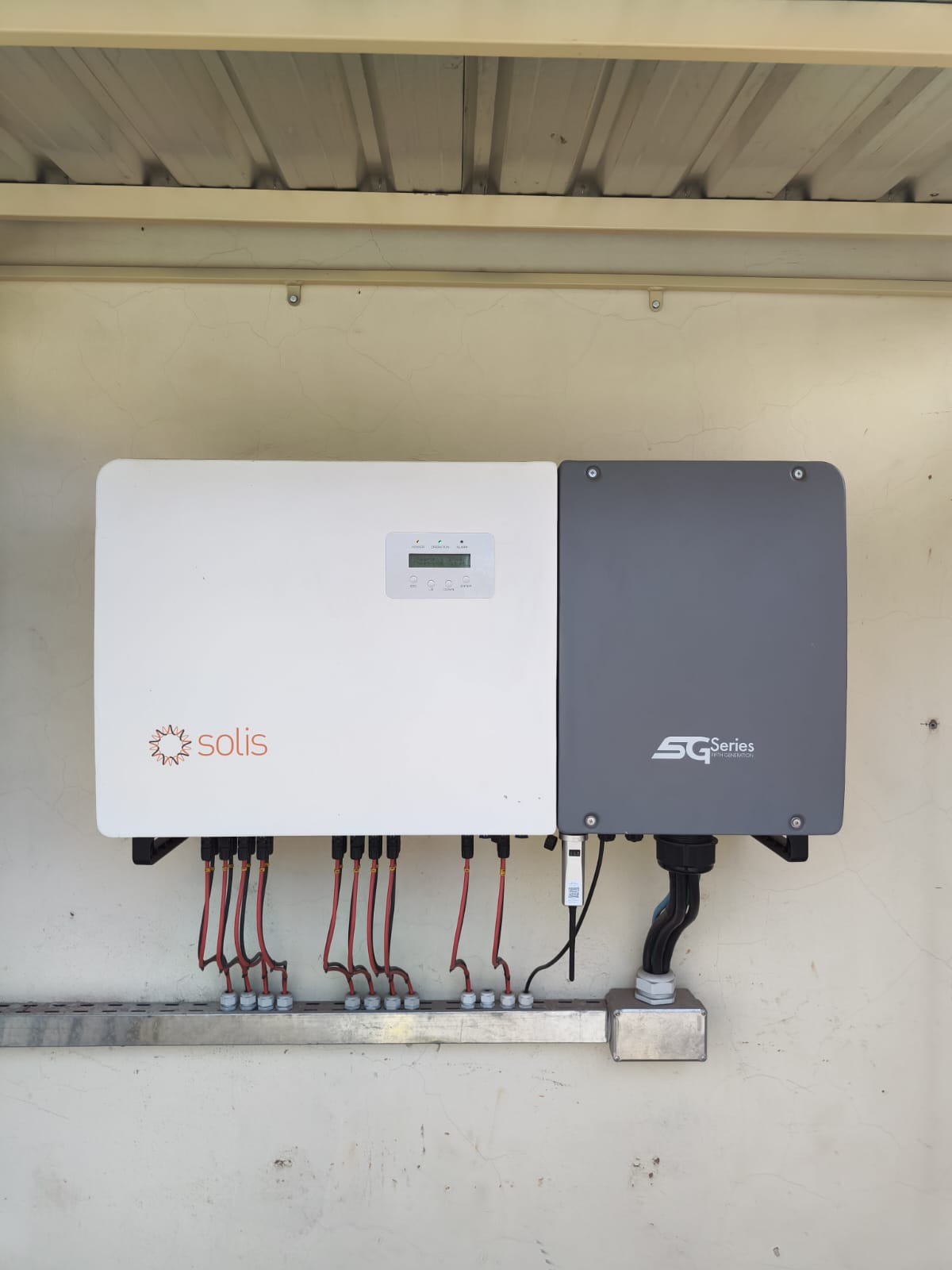

3Inversor Solis 75 kW

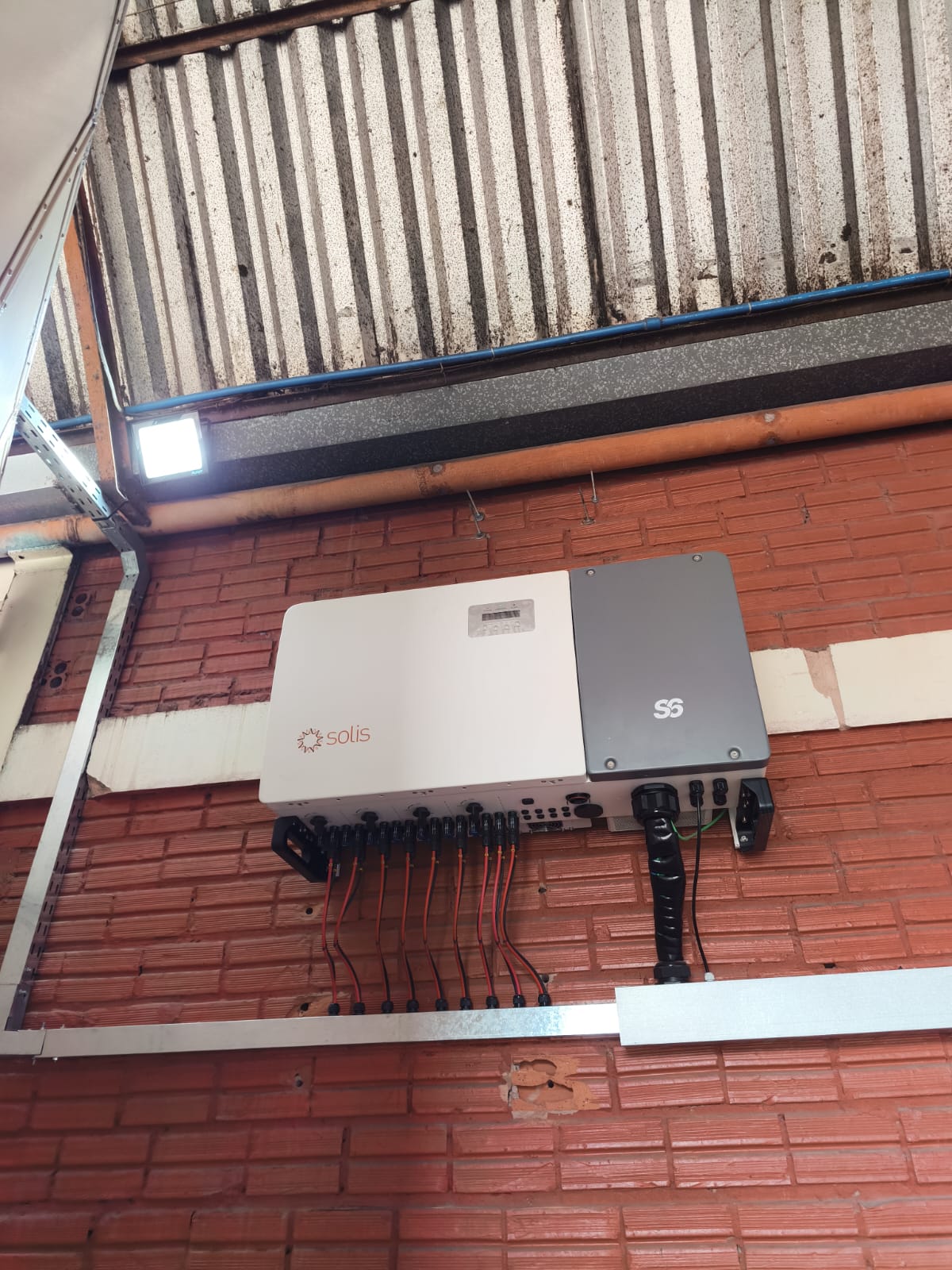

Sistema 220 V
1Transformador 300 kVA
2220/127 V
3Inversor Solis 75 kW
150 kW CAZero Grid
Números da usina
Dimensionamento confirmado do projeto.
328
módulos
625 Wp
por módulo
205 kWp
potência CC
2 × 75 kW
inversores Solis
150 kW CA
potência nominal
220 V + 380 V
integração elétrica
CONTROLE DE EXPORTAÇÃO
Como funciona o Zero Grid.
Mercado Livre não significa abrir mão da geração própria.
Na Cacau Foods, o Zero Grid foi dimensionado para que a energia solar seja consumida dentro da própria operação, sem exportação excedente para a rede.
01
02A usina gera
A geração fotovoltaica foi distribuída entre os barramentos de 220 V e 380 V.

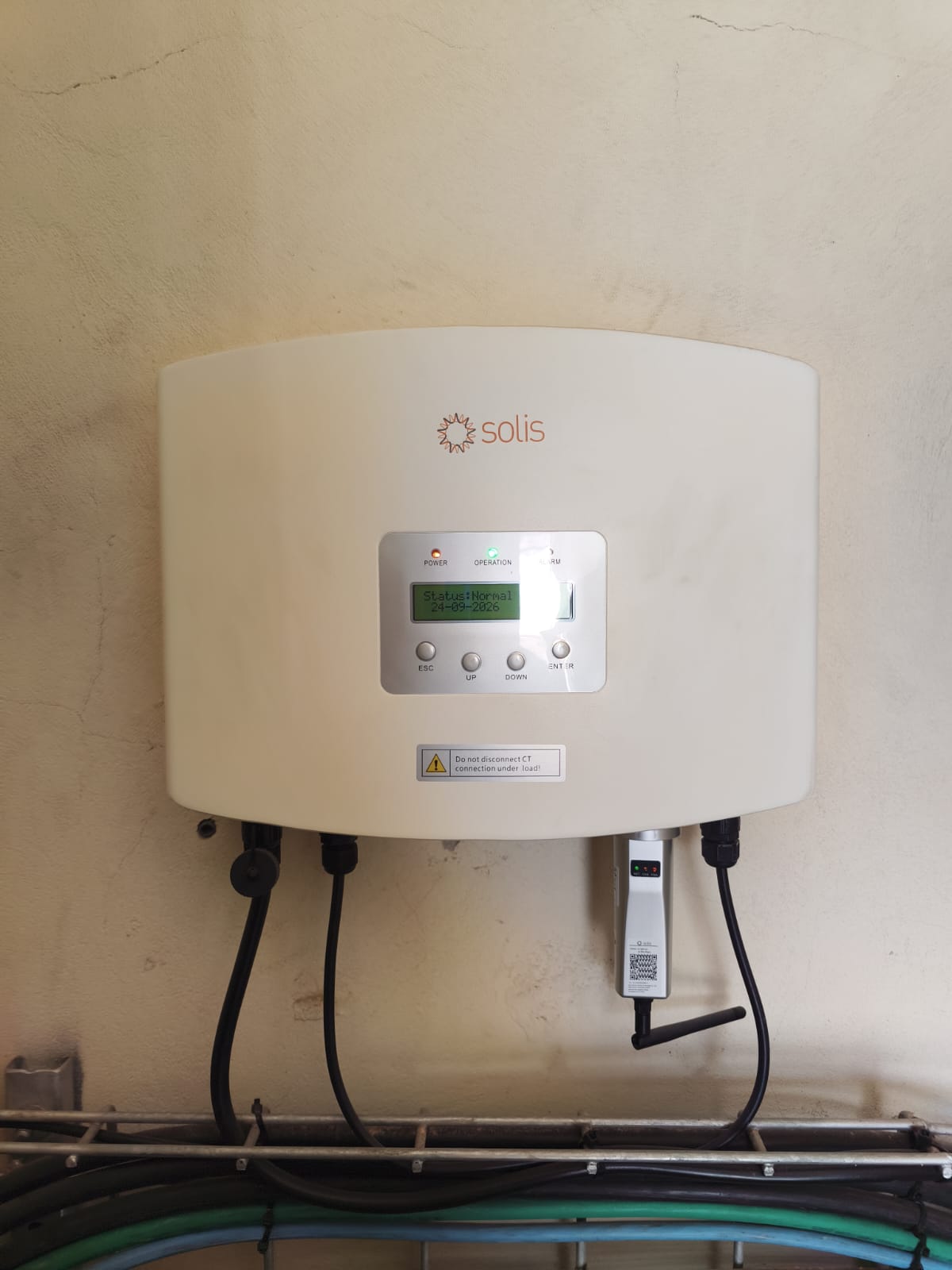

O Zero Grid controla
O controlador acompanha a carga da planta e limita a exportação excedente.
Produzir para consumir. Não para exportar.
Cabine de entrada e proteção
Segurança, seletividade e controle para operação Zero Grid.
A integração da usina ao sistema elétrico foi desenvolvida com estudo de proteção, parametrização do relé e coordenação com a proteção da concessionária, integrando supervisão, comando e atuação sobre o sistema de entrada.

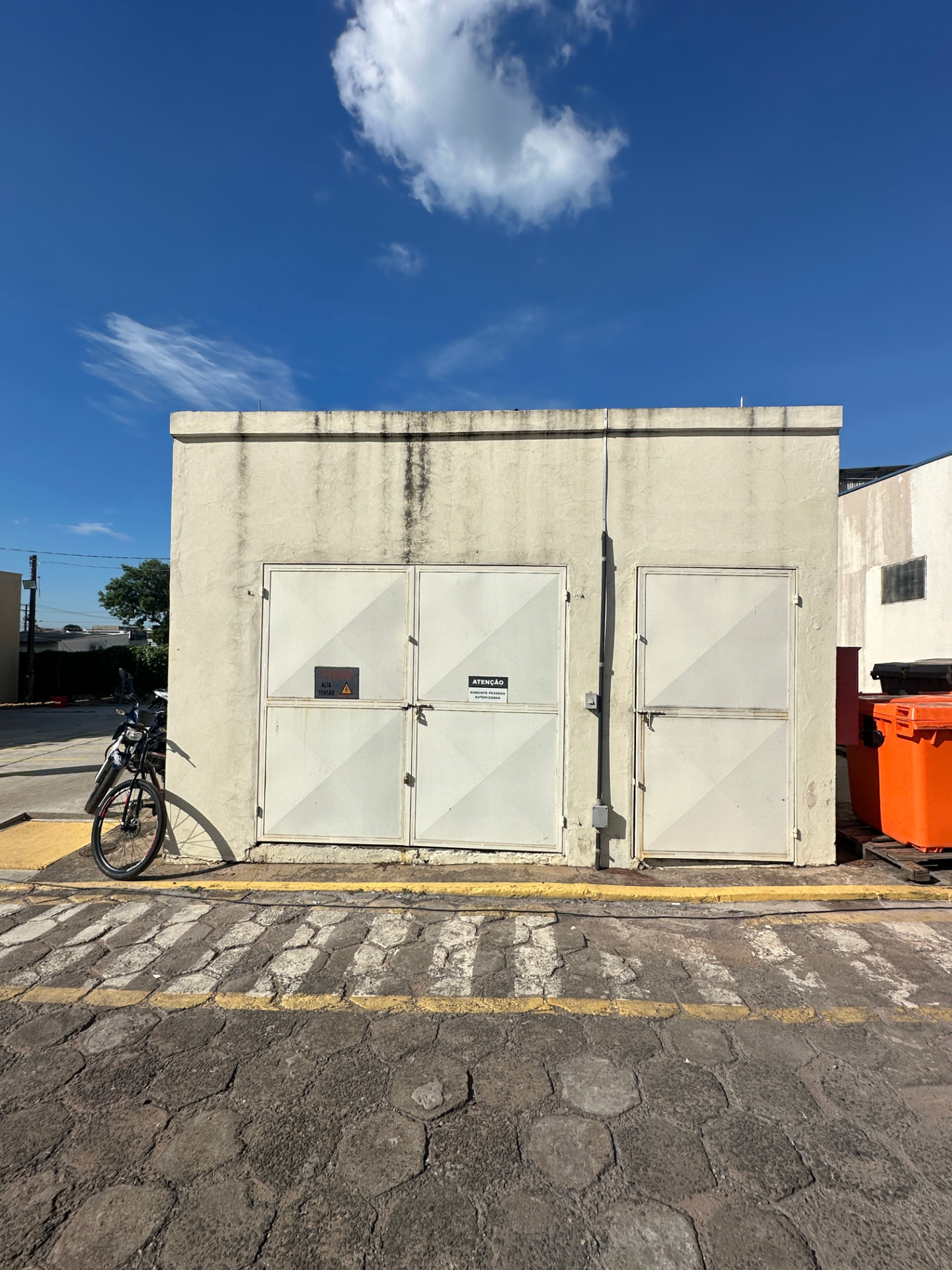

01Cabine de entrada
Ponto de conexão da instalação industrial e localização do sistema de proteção.

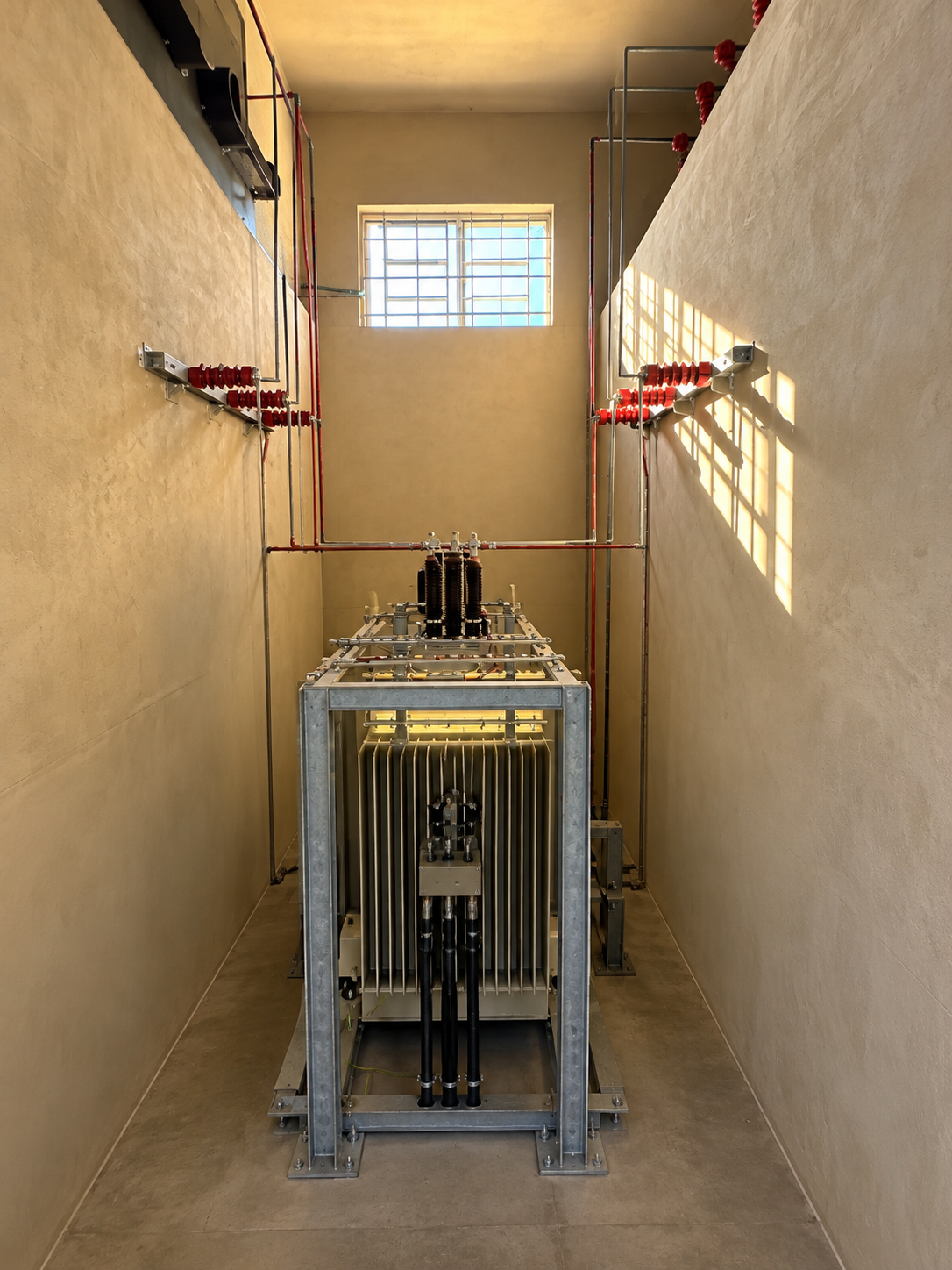

02Compartimento interno
Área interna destinada aos equipamentos de média tensão, proteção e manobra.

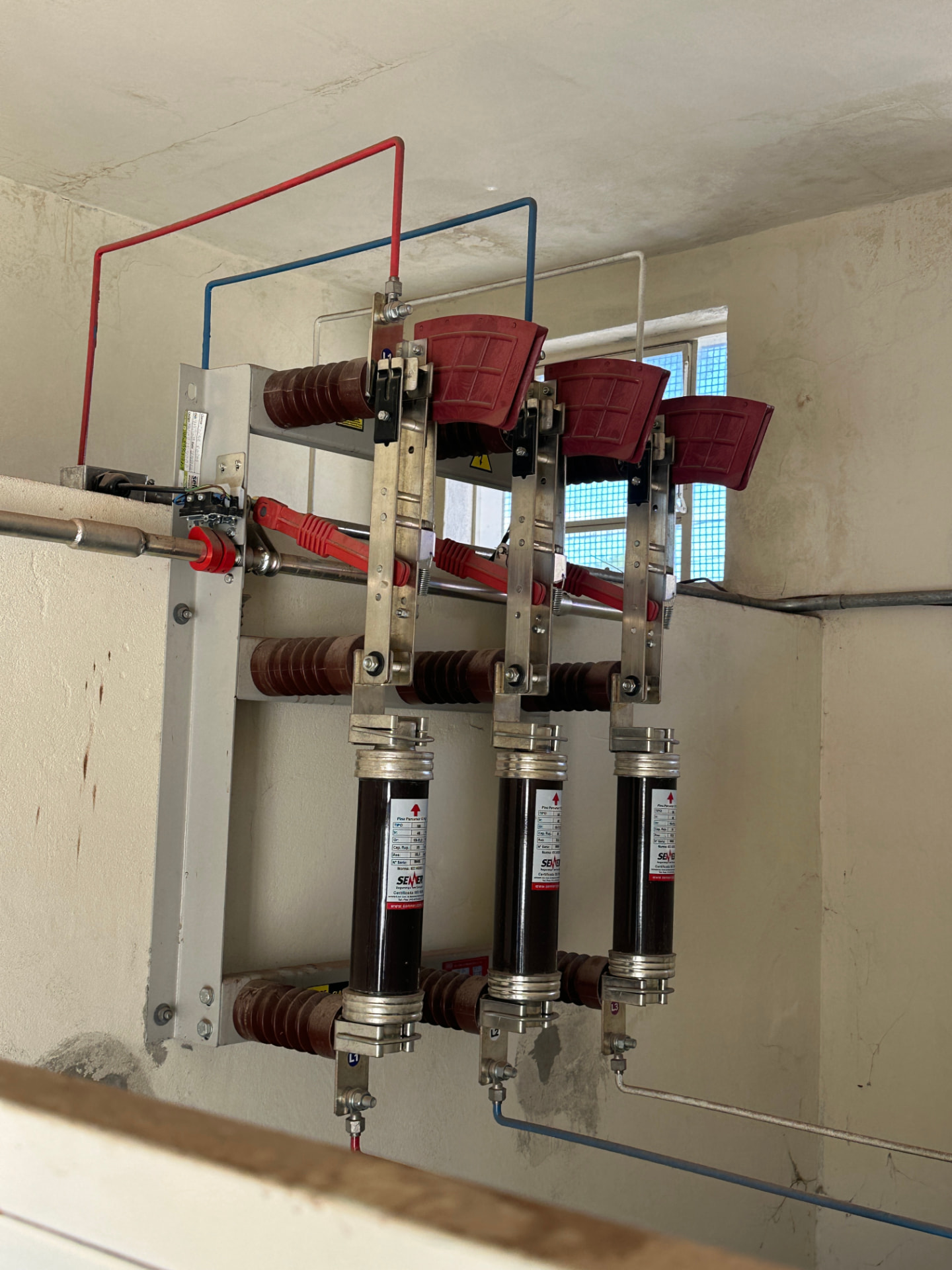

03Seccionamento e proteção MT
Elementos de proteção e manobra associados à entrada em média tensão.

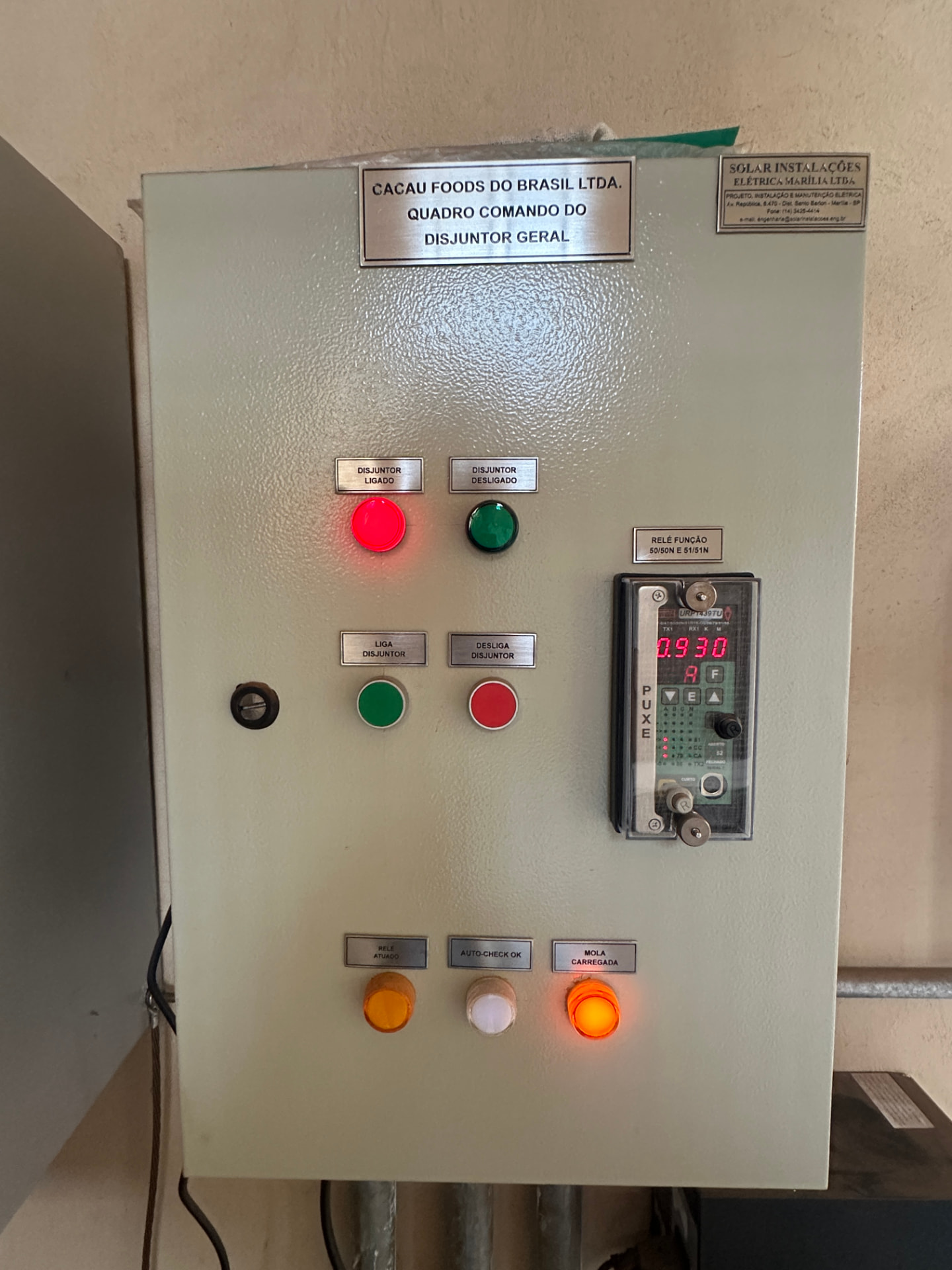

04Relé de proteção e supervisão
Proteção secundária, lógica de atuação e supervisão do sistema por relé PEXTRON.

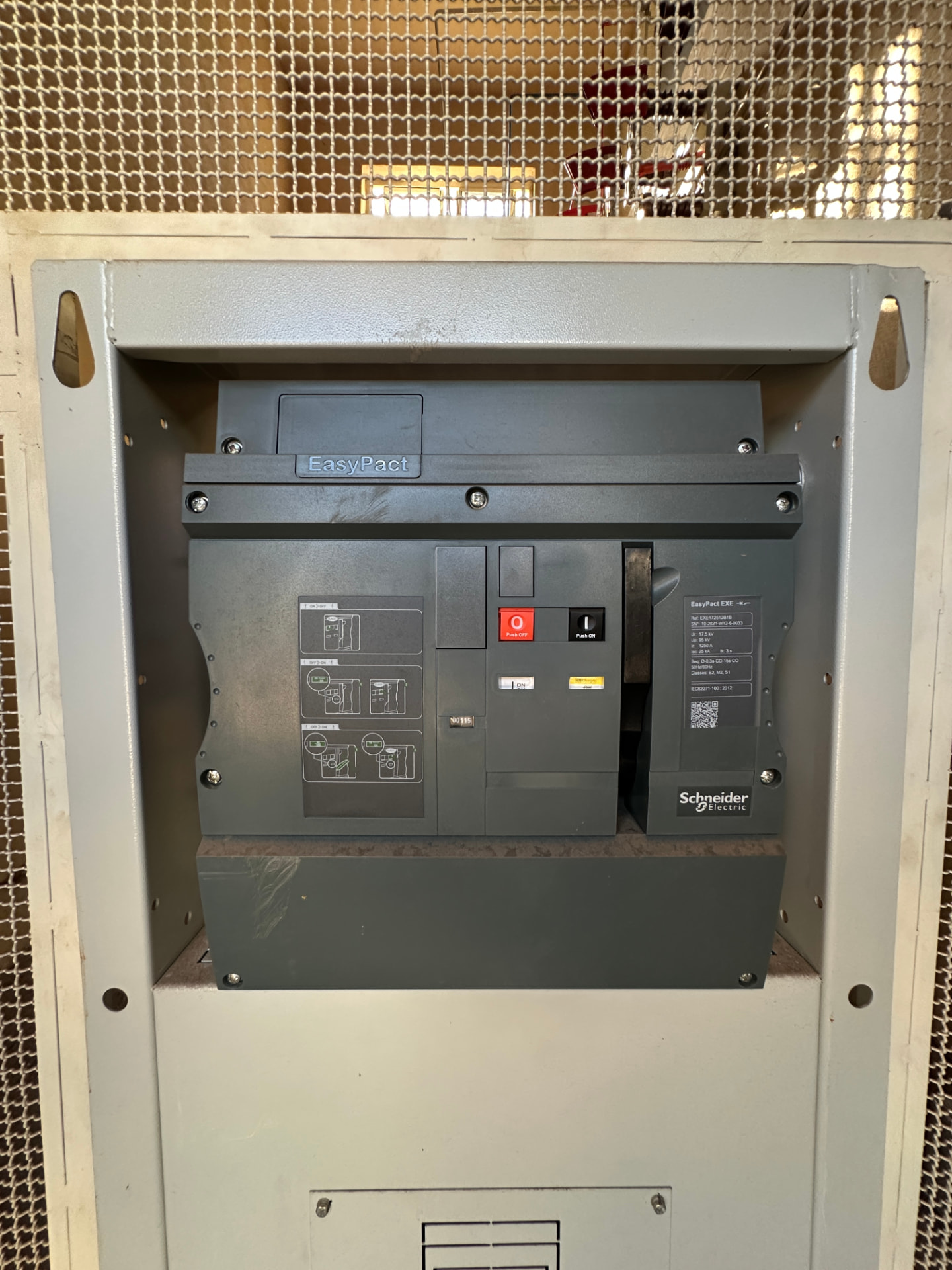

05Disjuntor geral
O sistema de proteção atua sobre o comando de abertura do disjuntor quando os critérios configurados são atingidos.
Principais funções de proteção e controle
Sistema parametrizado conforme estudo de proteção e critérios aplicáveis à instalação.
- 50/51Sobrecorrente
- 27/59Sub e sobretensão
- 81O/UFrequência
- 47/46Desequilíbrio
- 32Direcional de potência
- 25Sincronismo
- Anti-ilhamento
- Proteção de neutro e terra
Normas e referências técnicas
- ABNT NBR 16149:2013Conexão de geradores fotovoltaicos à rede
- ABNT NBR 16150:2013Requisitos de conexão e ensaios
- ABNT NBR 62116:2012Anti-ilhamento
- Orientação técnica CPFL 285519/02/2026
Proteção, supervisão e seletividade para operar com segurança.
Linha do projeto
Engenharia conectada do início ao fim.
- 01
Diagnóstico e estudo
- Análise de consumo
- Estudo de sombreamento
- 02
Projeto e estrutura
- Modelagem 3D
- Engenharia estrutural
- Adequação da cobertura
- 03
Implantação e integração
- Instalação fotovoltaica
- Integração 220/380 V
- 04
Controle e proteção
- Zero Grid
- Proteção em média tensão
Da análise da carga à proteção da subestação.Um único projeto, conectado de ponta a ponta.
Resultado
Muito mais do que instalar painéis solares.
O case reuniu análise de consumo, modelagem, engenharia estrutural, projeto fotovoltaico, integração em dois níveis de tensão, controle Zero Grid e estudo de proteção para a infraestrutura de média tensão.
Da estrutura da cobertura à proteção da subestação.
Estratégia energética sob medida
Sua empresa está no Mercado Livre e ainda compra energia demais?
A geração própria pode ser estudada em conjunto com a estratégia de contratação de energia da sua empresa. A Clean Lux analisa o perfil de consumo, a infraestrutura elétrica e as condições reais da unidade antes de definir a solução.
